IP3223I3-A3三相數顯電流表使用說明書
免責聲明：本網頁內容來自源于網絡共享，若無意中侵犯了您的知識產權或版權，我們深表歉意，煩請聯系我們，我們將在規定時間內給予刪除等相關處理。另外，此內容僅供瀏覽和參考之用，真實性請自行辨別，我公司不承擔任何責任！
如需PDF格式版本，請調出打印窗口，在選項中選擇“另存為PDF”！
一、產品簡介 | Description
1、采用專用電流采樣芯片，三路精密電流互感器隔離輸入，非電阻輸入；
2、一路或二路繼電器報警輸出，實現上下限報警功能或遙控輸出模擬量(DC4~20mA、DC0~20mA、DC0~5V、DC0~10V等)變送輸出模擬量變送輸出與A相的電流值對應；
3、RS485通信輸出，標準Modbus-rtu協議；
4、工作電源AC/DC85-265V或DC10-36V；
注：繼電器、模擬量、開關量、第2路RS485通信接口為選配功能；
二、技術參數
參數 | 性能 | ||
信號輸入 | 電壓 | 量程 | AC57.7V/AC100V/AC220V/AC450V/AC600V等 |
過載 | 持續：1.2倍，瞬時：2倍/1S | ||
功耗 | ＜1VA | ||
阻抗 | ＞380KΩ | ||
電流 | 量程 | AC10A/5A/1A | |
過載 | 持續：1.2倍，瞬時：10倍/5S | ||
功耗 | ＜1VA | ||
阻抗 | ＜20mΩ | ||
頻率 | 45-65HZ | ||
輔助電源 | 線性電源： AC220V±5%；功耗＜3VA 開關電源： AC/DC85-265V、DC10-36V；功耗＜3VA | ||
繼電器輸出 | 一路或二路輸出，觸點容量：1A/220VAC；1A/24VDC | ||
模擬量輸出 | DC0～20mA、DC4～20mA、DC0～5V、DC0～10V等 | ||
RS485通訊 | RS485通訊接口，物理層隔離，符合國際標準的MODBUS-RTU協議 通訊波特率2400~19200，數據格式N81、E81、O81、N82 | ||
精度等級 | 0.2級、0.5級 | ||
顯示方式 | 數碼顯示：三排4位高亮度LED數碼管 | ||
環境 | 工作溫度：-10-55℃；儲存溫度：-20-75℃ | ||
安全 | 絕緣：信號、電源、輸出端子對殼電阻＞5MΩ 耐壓：信號輸入、電源、輸出間＞AC2KV | ||
三、安裝尺寸 | Installation dimensions
| 代號 | 面板尺寸(mm) | 開孔尺寸(mm) | 深度(mm) |
| 120 | 120*120 | 111*111 | 75 |
| 96 | 96*96 | 91*91 | 75 |
| 80 | 80*80 | 76*76 | 75 |
| 72 | 72*72 | 67*67 | 75 |
| 48 | 48*48 | 45*45 | 75 |
四、接線方式 | mode of connection

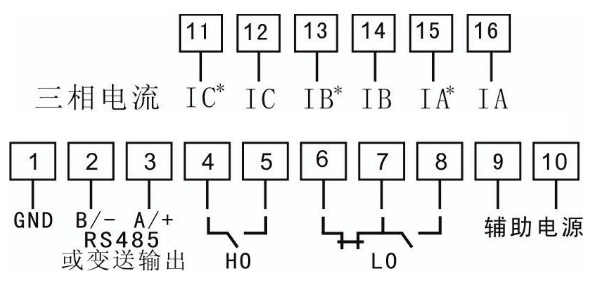

接線端子說明：

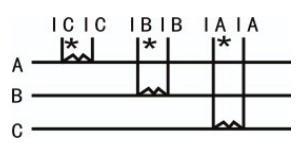

三相電流輸入：

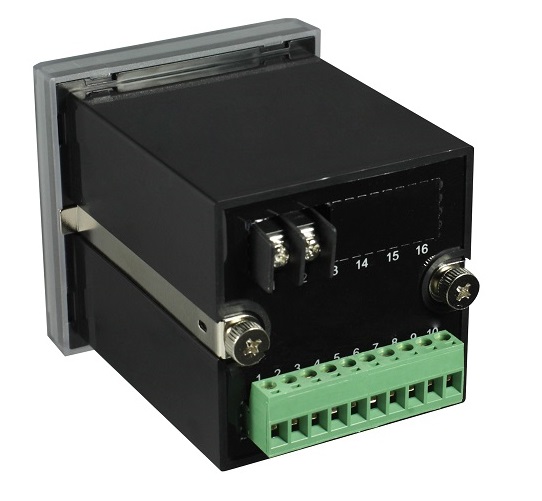

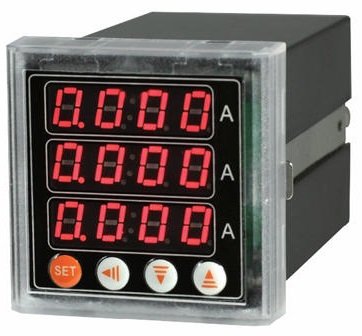

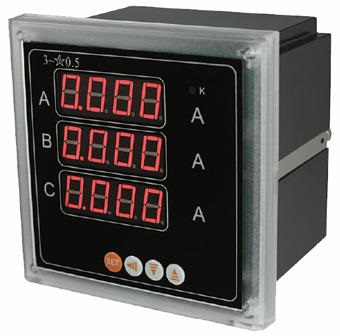

五、實物圖
