小電流接地選線裝置的工作原理
概述
小電流接地選線裝置通常利用零序功率方向原理來工作。在系統正常運行時，三相電壓是對稱平衡的，三相對地的電容電流相互抵消，使得零序電流接近于零。當系統發生單相接地故障時，會出現零序電壓，同時零序電流會在故障線路和非故障線路中流動，但它們的方向和大小不同。通過檢測這些差異，裝置可以判斷出故障線路。
小電流接地選線裝置工作原理是利用接地瞬時的暫態信號進行選線，暫態信號具有幅值大、不受消弧補償影響的優點，選線可靠性很高。
小電流接地選線裝置具體工作原理

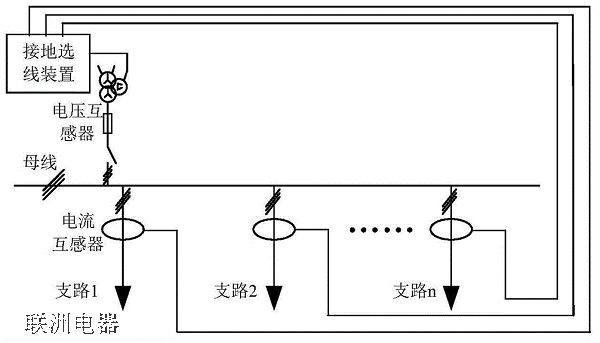

選線裝置在啟動工作后，當系統發生接地故障時，零序電壓會觸發本機進入采集狀態采集各回路零序電流，取出數據后進行第一階段運算。如果是金屬接地，此時接地1、2、3、4號線的電流將可能約為-15A、+4A、+5A、+6A，故障線（1號線）電流與非故障線電流相反且較大，故可直接判斷選線。如果是弧光接地，此時接地1、2、3、4號線的電流方向一致，可能約為+5A、+4A、+5A、+6A，此時四條線路電流分別與第一階段的-15A、+4A、+5A、+6A分別相減的增量差為20A、0A、0A、0A，故障線（1號線）的增量為20A，是增量Z大的一路線，即可選出故障線。然后把所選出的接地信息在液晶顯示屏上顯示，并閉合相應的跳閘口，若接地現象消失、排除，本機返回工作狀態，跳閘口斷開1。
工作流程
故障檢測：當系統發生單相接地故障時，零序電壓會觸發裝置進入工作狀態。裝置開始采集各回路的零序電流數據。
數據分析：裝置對采集到的數據進行分析。如果是金屬接地，故障線路的零序電流與其他線路的零序電流方向相反且絕對值較大，可以直接判斷出故障線路。如果是弧光接地，裝置會將其轉換為金屬接地，然后再次采集數據進行分析。
故障定位：通過比較各線路的零序電流，裝置可以確定哪一條線路發生了故障。例如，在一個四線路系統中，如果電流分別為-15A、+4A、+5A、+6A，那么電流為-15A的線路就是故障線路。
信息顯示與報警：裝置會將故障信息顯示在液晶屏上，并通過通信接口將信息傳輸到上位機。如果故障被排除，裝置會返回正常工作狀態。
