配電柜溫度監控的智能溫控器
近日，國家知識產權局公布專利“一種用于配電柜溫度監控的智能溫控器及其系統”，申請人為科大智能電氣技術有限公司。
本發明涉及一種用于配電柜溫度監控的智能溫控器，包括第一主控芯片，第一主控芯片分別與第一載波通訊模塊、用于對加熱器和排風機的電能消耗進行計量的計量模塊雙向通訊，第一主控芯片的輸出端與繼電器的輸入端相連，繼電器的輸出端分別與第一交流接觸器、第二交流接觸器的控制端相連，第一交流接觸器的一端與計量模塊相連，另一端與加熱器相連；第二交流接觸器的一端與計量模塊相連，另一端與排風機相連。

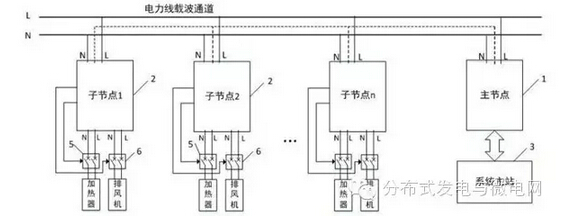

本發明可以克服當前溫控器需要人工設置溫控范圍且無法遠程控制調整的弊端，還具備計量功能，能判斷溫度控制的閾值是否合理并進行遠程控制，此外智能溫控器及其系統采用了基于高速窄帶協議的電力線載波通信，通信快速穩定且組網方便。
