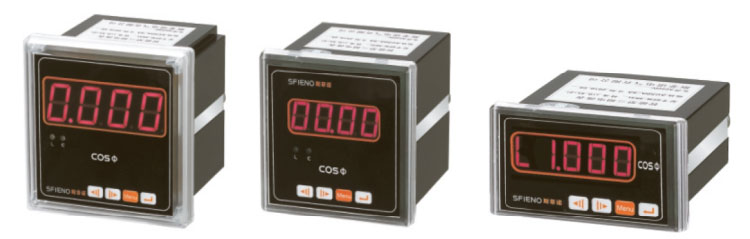

PD224H-2S3-A、PD224H-9S3-A功率因數表

1．產品概述

PD224H系列數字屏裝功率因數表采用交流采樣技術測量電網中的功率因數，可用于諧波嚴重畸變場合，適用于電力電網、自動化控制系統中對功率因數的測量和顯示，具有顯示直觀、精度高、性能穩定、隔離性強、抗振動等優點�？蛇x配多種擴展功能：RS-485通訊接口（MODBUS-RTU協議）、繼電器輸出、開關量輸入、模擬量變送輸出等、變比鍵盤可設、多種外型尺寸可方便地設計選型。產品符合GB/T 22264-2008要求。

PD224H-2S3-A、PD224H-9S3-A功率因數表


2．規格選型一覽表
測 量 開關量輸入 繼電器輸出 模擬量輸出 485
接 口		 顯示方式 外形代號
相 數 功率因數 LED LCD
PD224H-3S3-A
 		 三 ● _ _ _ _ ● _ 3型
PD224H-3S3-B
 		 三 ● _ _ _ 1 ● _
PD224H-3S3-C
 		 三 ● 3 2 1 1 ● _
PD224H-9S3-A
 		 三 ● _ _ _ _ ● _ 9型
PD224H-9S3-B
 		 三 ● _ _ _ 1 ● _
PD224H-9S3-C
 		 三 ● 4 3 1 1 ● _
PD224H-2S3-A
 		 三 ● _ _ _ _ ● _ 2型
PD224H-2S3-B
 		 三 ● _ _ _ 1 ● _
PD224H-2S3-C 三 ● 4 3 1 1 ● _

3．通用技術條件
名　稱 技術參數
精度等級 0.5
顯示方式
 		 4位LED顯示,另加符號指示位
信號輸入

 		 測量網絡 三相四線、三相三線
電　壓 額定值 AC 100V、AC 220V、AC 380V等
過負荷 持續：1.2倍， 瞬時：2倍/1秒
阻抗 >300kΩ
電 流 額定值
 		 AC 1A、AC 5A
過負荷
 		 持續：1.2倍， 瞬時：10倍/1秒
阻抗 <20MΩ

頻率


 50/60Hz±10%
電　源

工作范圍


 AC/DC：80V～270V


功耗


 <4VA
功能模塊

通訊接口


 Z多1路RS-485通訊，Modbus-RTU協議，波特率：2400～19200bps

開關量輸入

 Z多4路開關量輸入，干結點方式

開關量輸出

 Z多3路繼電器輸出，容量：AC 250V/5A，DC 30V/5A

變送輸出

 Z多1路模擬量輸出：0/4～20mA或0～5/10V
平均無故障工作時間 ≥50000h

環　境

 工作 -10～55℃，相對濕度≤93%，無腐蝕性氣體場所，海拔高度≤2500m
儲存
 		 -20～75℃，相對濕度≤93%
安　全 絕緣電阻
 		 >100MΩ
隔離耐壓 AC 2kV
