簡述
KD2000配電綜合測控儀是一種微機型數字式三相智能電力測控儀，可用于工業、商業、民用電力輸送的各開關柜和子電站中。它將電能監測、集數據采集、通訊、無功補償、電網參數分析、控制等功能集中到一個簡便經濟的裝置中，可完全取代常規的模擬式電磁設備，代替大量單個的變送器和儀表。
基本功能
1）測量數據
電壓、電流、無功功率
有功、無功、視在功率，有功、無功電度
諧波電壓、電流，零序電流
溫度、頻率
2）歷史數據
統計電壓、電流，功率因數
有功、無功、視在功率，有功、無功電度
諧波電壓、電流，零序電流
溫度、頻率
統計日電壓、電流Z大、Z小值
統計日諧波電壓、電流Z大值、Z小值
停電、來電時間，累計停電時間
電壓超上下限，缺相時間
無功補償前后的電網參數
3）通訊功能
具有RS232/RS485通訊接口可選
4）數據管理
基于windows操作平臺，進行電網參數分析，通訊數據自動生成各報表、曲線及棒圖，諧波分析3~21次
5）無功補償
取樣物理量為無功功率
具有循環+編碼、模糊投切方式
具有全Y、全△、Y + △的任意組合補償方式
6）保護功能
過壓、欠壓、欠流及諧波超限時保護
缺相或不平衡度超限時，同時輸出報警信號
具有溫度超限保護功能
工作條件
1）環境溫度： -25℃ ~ +55℃
2）海拔高度： 不超過2000m
3）大氣條件： 在25℃時，相對濕度不超過90%
4）環境條件： 周圍無介質無爆炸危險、腐蝕金屬的氣體，無導電塵埃，無較強的振動和沖擊
技術參數
額定電壓： AC220±20%，50Hz±5%
取樣電流： 0~5A
靈敏度： 20mA
本機功耗： ≤15VA
補償輸出接點：12路、DC12V x 60mA
溫度量輸入： AD590/PT100（適配）
報警輸出： 250V x 5A繼電器干結點

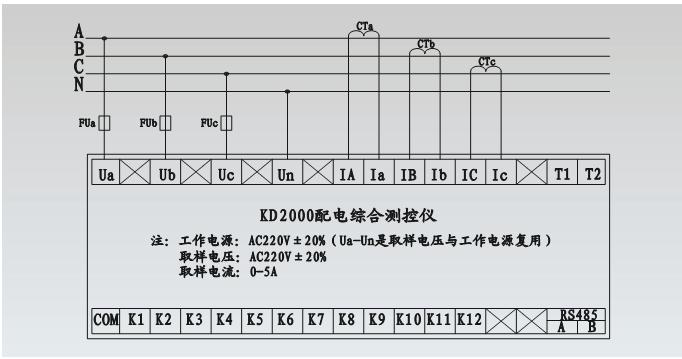

接線原理圖
安裝尺寸
外形尺寸：144 x 144 x 110 / 96 x 96 / 120 x 120（mm）
開孔尺寸：138 mmx 138 / 91 x 91 / 111 x 111（mm）
嵌入深度： 110（mm）
