WHKB1G-125微斷型隔離開關使用說明書
免責聲明：本網頁內容來自源于網絡共享，若無意中侵犯了您的知識產權或版權，我們深表歉意，煩請聯系我們，我們將在規定時間內給予刪除等相關處理。另外，此內容僅供瀏覽和參考之用，真實性請自行辨別，我公司不承擔任何責任！
如需PDF格式版本，請調出打印窗口，在選項中選擇“另存為PDF”！
1、概述
WHKB1G-125適用于交流50Hz，額定工作電壓400V及以下的配電和控制回路中，主要作為終端電器的總開關，也適用于控制各類電動機、小功率電器和照明等;廣泛應用于工礦企業、高層建筑、商業及家庭等場所。
◆符合標準: GB 14048.3、 IEC 60947-3
◆使用溫度: -25C “+60C.24h內 平均溫度不超過+35C
◆海拔高度:≤2000m
◆大氣條件:安裝地點的空氣相對濕度+40C時≤50%，最大時90%
2、主要規格及技術參數
| 額定工作電壓(V) | 額定電流(A) | 額定短斷接通能力(Icm) | 額定短時耐受電流(Icw) | 額定熔斷短路電流(KA) |
230 400 |
32、63、80、100、125 | 3kA | 1.5kA/1s | 20 |
◆產品極數分為:單極、二極、三極、四極；
◆工頻耐壓:在耐濕熱性能后，開關能承受2500V工頻耐壓試驗1分鐘而無絕緣閃絡和擊穿現象；
◆機械電氣壽命:機械壽命為20000次，電氣壽命6000次；
3、結構特點
WHKB1G-125觸頭系統采用雙斷點直動結構，大電流選用二組平的觸頭并聯，既增大了電流容量，又充分利用了電動補償。同時手柄操作機構利用彈簧儲能實現快速通斷，克服了人力操作速度快慢的影響，大大提高了工作的可靠性，觸頭開閉狀態有醒目色標顯示，可預防誤操作，提高了安全性。

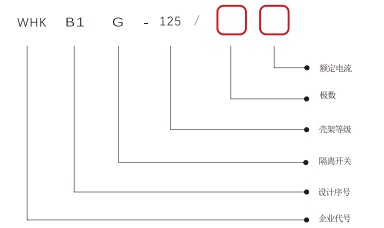

4、型號定義
注：極數分為1P、2P、3P、4P；

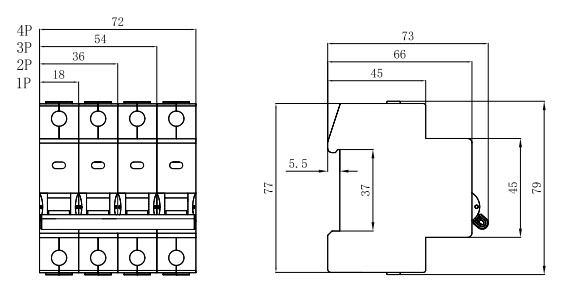

5、相關尺寸
