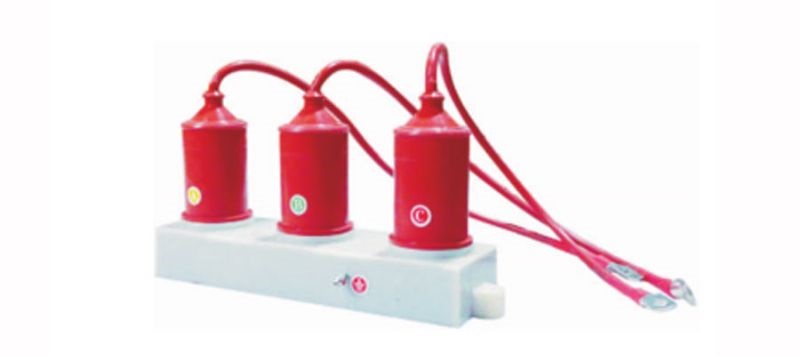

TBP10F/131過電壓保護器的安裝方式
復合式過電壓保護器也叫過電壓保護器，組合式避雷器、三相組合式過電壓保護器等，是用來限制雷電過電壓和操作過電壓的先進的保護裝置。
接下來介紹一下過電壓保護器的安裝方式及注意事項：
1、戶內型的過電壓保護器可以水平安裝在各種不同型號的開關柜內，此類過電壓保護器除直接與開關柜“A”、“B”、“C“三相及接地相（“D”相）相連的，線鼻子為裸導體外，其余部分被絕緣體封閉，因此過電壓保護器的相間、相對地的距離及對柜體安裝空間要求相應較小，可以直接安裝在開關柜的手車底盤。
2、如果是帶有過電壓動作計數器的組合式過電壓保護器，需要先將過電壓保護器本體（安裝方式1）和過電壓動作計數器各自固定好，然后通過配備的特制電纜相連。
3、過電壓保護器在和三相電源（A、B、C）及接地端（D）相連時，須注意以下細節：
（1）電纜外端裸露的連接線鼻子相互之間距離，應滿足不同電壓等級的不同相帶電導體之間保持的Z小安全距離的要求；
（2）過電壓保護器電纜線之間的安全距離及過電壓保護器電纜線與不同相母線（或柜體）之間的安全距離應不小于該型保護器電纜出口處的相間距離（應在電纜拉緊狀況下）；
（3）高壓電纜長度要根據安裝位置進行選擇，長短要適當，過長時可將該相電纜捆扎固定在同相母排（線）上，嚴禁將不同相電纜捆扎在一起；
（4）用戶在手車上安裝過電壓保護器，可先將過電壓保護器的B相正對母排的B相位置固定，然后再進行接線；
（5）安裝時嚴禁手提電纜。同時要注意避免高壓電纜被銳器割破
