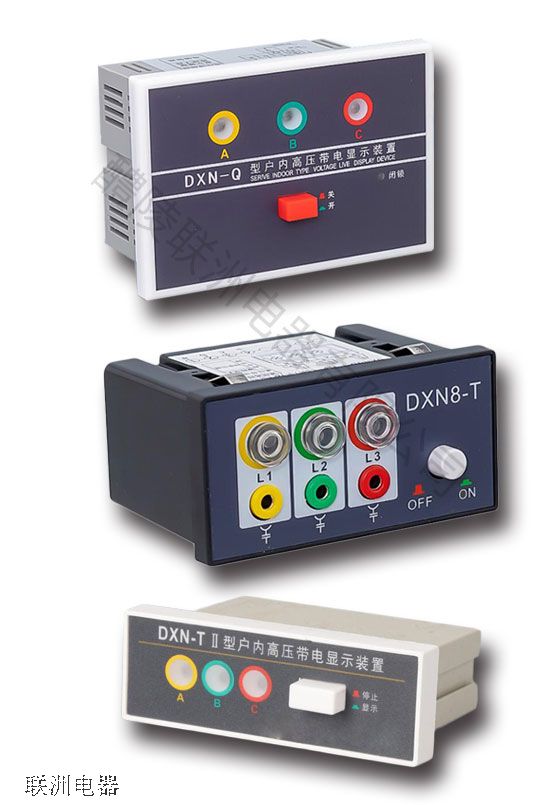

DXW(N)型高壓帶電顯示閉鎖裝置
DXW(N)型高壓帶電顯示閉鎖裝置是一種新型防止電氣誤操作裝置,系感應式(非接觸式)高壓帶電檢測裝置,該裝置設計先進,結構合理,功能齊全,可靠,具有閃光顯示、聲響報警，自檢以及啟動強制閉鎖回路等功能，具有明顯的方向性、較高的靈敏度和可靠性。本裝置適用于交流50Hz、額定電壓40.5-550kv的戶外（也適用于戶內）電氣設備上，用于反映帶電狀況，防止電氣誤操作。該裝置安裝在線路接地刀閘側，能起到防止帶電誤合接地刀閘的作用。該裝置能在帶電設備距離外檢測帶電（設備）是否帶電，與電磁鎖、機械程序、微機程序鎖、微機閉鎖等防誤裝置配合實施強制閉鎖，是戶外（戶內）電氣設備上防止電氣誤操作的較理想的裝置 。本裝置的傳感器采用感應式原理，不與帶電體直接接觸、安裝簡單方便、維護費用低、使用壽命長，可靠。
本裝置符合電力行業標準DL/T538“高壓帶電顯示裝置”的要求，并在中國電力科學研究院“電力工業電力設備及儀表質量檢驗測試中心”通過了全部型式試驗。
該系列裝置一般安裝在進線母線，斷路器，主變，開關柜，GIS組合電器及其它需要顯示的是否帶電的地方，防止電氣誤操作， 該系列裝置須符合中華人民共和國電力行業標準DL/T 538-2006 《高壓帶電顯示裝置》的標準。 該裝置是利用高壓電場與傳感器之間的電場耦合原理，在距離外進行感應式（非接觸式）測量，其工作原理框如圖1所示。
高壓帶電顯示閉鎖裝置由傳感器，顯示器二部分組成，傳感器共三支，分別對準B，C”三相帶電體，與高壓帶電體無直接接觸，并保持一D的距離，它接受高壓帶電體電場信號，并傳送給顯示器進行比較判斷，當被測設備或網絡帶電時，B，C”三相指示燈亮，“操作”指示燈熄滅，且輸出強制閉鎖信號。
B，C”三相指示燈都熄滅，“操作”指示燈亮，同時解除閉鎖信號，可以進行設備操作。裝置采用分相控制，任何一相帶電時即閃光報警，并輸出強制閉鎖信號。當顯示器失去控制電源時，顯示器輸出強制閉鎖信號，保持閉鎖狀態。顯示器上設有“自檢”功能，即可自動檢測傳感器和顯示器的各種功能模塊，在裝置發生任何故障時，“電源”指示燈長亮，“操作”指示燈不會亮，始終輸出強制閉鎖信號，保持閉鎖狀態。當被測設備或網絡不帶電時可靠性：感應式（非接觸式）傳感器，在線路距離之外檢測線路是否帶電，且具有明顯的方向性，靈敏度高，可靠。
安裝與檢修時無需做局放試驗，簡單方便，維護費用低，使用壽命長。功能全：具有閃光燈顯示，自檢及啟動強制閉鎖回路等功能，真正起到強制閉鎖的作用。環網是指環形配電網，即供電干線形成一個閉合的環形，供電電源向這個環形干線供電，從干線上再一路一路地通過高壓開關向外配電。這樣的好處是，每一個配電支路既可以從它的左側干線取電源，又可以從它右側干線取電源。當左側干線出了故障，它就從右側干線繼續得到供電。經濟性：傳感器不與帶電體直接接觸而當右側干線出了故障，它就從左側干線繼續得到供電，這樣一來，盡管總電源是單路供電的，但從每一個配電支路來說卻得到類似于雙路供電的實惠，從而提高了供電的可靠性。
