DT-KZQ-5000系列開關狀態顯示器的介紹

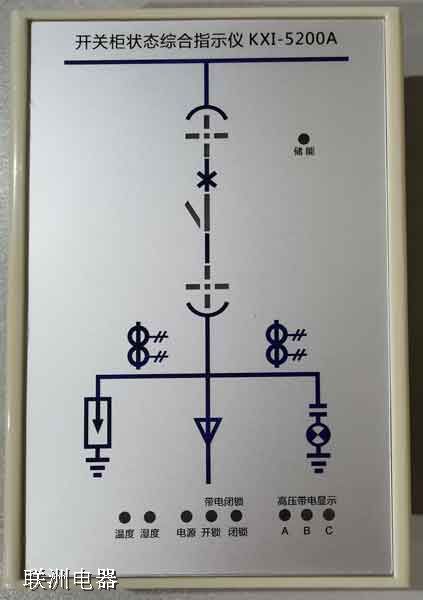

DT-KZQ-5000系列開關狀態顯示器是針對電力開關柜研制開發的一種新型多功能模擬動態指示的裝置。產品以一體化布局配套裝備于開關柜，簡化另外過去開關柜的面板結構設計，美化了面板布局。它將取代現有的一次回路模擬指示牌、電磁式開關狀態指示器、接地指示器等多種控制、指示裝置。該裝置安裝方便、使用壽命長，并具有三防功能，能夠保障電器設備的安全可靠運行。
DT-KZQ-5000系列開關狀態顯示器集成了一次回路模擬圖、斷路器位置、開關狀態、接地閘刀位置、彈簧儲能狀態、高壓帶電指示、高壓帶電閉鎖、溫濕度控制功能等多功能于一體，指示功能可分可合，用戶選用時只需要提供一次方案圖即可。
技術指標
1） 技術特性：環境溫度：-10℃~65℃；相對濕度：≤95%RH
2） 介質強度：≥AC2000V；絕緣性能：≥100MΩ
3） 抗電磁干擾性能符合IEC255—22的標準規定
4） 工作電源：DC220V、AC220V
功能描述
1） 手車位置指示：
工作位置觸點閉合時，豎向紅色垂直模擬條亮；
實驗位置觸點閉合時，橫向綠色水平模擬條亮。
2） 斷路器（隔離刀）狀態指示：
合閘時，合閘觸點閉合，豎向紅色模擬條亮；
分閘時，分閘觸點閉合，橫向綠色模擬條亮。
3） 彈簧儲能指示：觸點閉合，紅色彈簧符號亮，表示已儲能；
觸點斷開，綠色彈簧符號亮，表示未儲能。
4） 接地閘刀位置指示：
觸點閉合，紅色垂直模擬條亮，表示接地合觸；觸點斷開，綠色水平模擬條亮，表示接地斷開。
5） 高壓帶電指示部分：
母線或間隔高壓通過高壓傳感器將高壓信號送至A相B相C相。面板A，B，C指示燈分別指示高壓線路三相帶電情況。高壓任一相帶電，輸出接點斷開（閉鎖）。高壓三相都不帶電，輸出接點閉合，閉鎖解除。閉鎖解除指示燈亮。
6) 溫濕度控制部分：
傳感器路數：兩路凝露，兩路溫度（對于DT—KZQ—5000A）
邏輯關系：當濕度≥93%RH即將形成凝露時加熱。
當溫度≤5℃時，啟動加熱；≥15℃時，停止加熱。
斷線報警：加熱器發生斷線，相應報警指示燈亮，報警輸出接點閉合。
安裝方式及接:
1:狀態顯示器的安裝
外形尺寸：196×135×44(mm)
安裝方式：面板式安裝，
開孔尺寸：180×119（mm） 公差（+0.5mm）
