DB100開關狀態顯示儀的作用

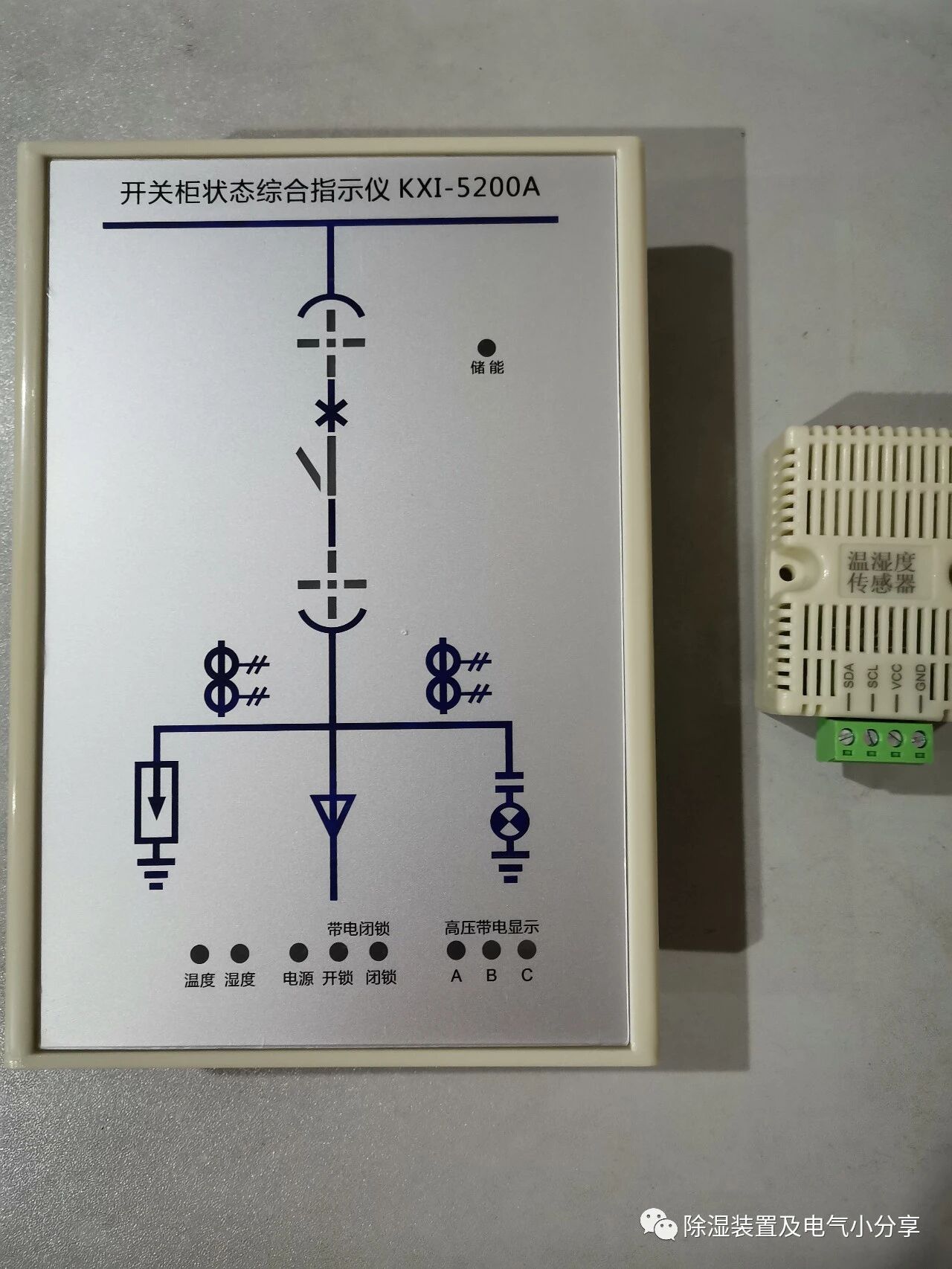

DB1000開關狀態模擬指示儀根據當前中壓系統開關柜技術發展而開發設計的一種新型的多功能、智能化模擬動態指示裝置。它適用于中壓戶內中置柜、手車柜、固定柜、環網柜、等多種開關柜，具有功能完善、結構緊湊、顯示形象直觀、反應靈敏可靠的特點，能夠取代安裝于開關柜上的傳統的一次回路模擬指示牌、電磁式開關狀態顯示器、接地指示器及除濕加熱控制器等諸多元件，可大大減少元件數量，增加其穩定性能并簡化開關柜結構。
DB1000集成了一次回路模擬圖顯示、斷路器位置、手車位置或隔離刀位置、接地閘刀位置、彈簧儲能位置、高壓帶電指示,高壓帶電閉鎖控制以及自動（手動）加熱除濕控制等多功能于一體，這些指示功能可分可合，用戶可根據需要選擇。只要指定不同的訂貨型號并提供一次方案圖即可。
DB1000為超薄型結構，裝入深度僅25mm，且為插拔式端子從側面接線，保證了不會碰到中門內的斷路器，裝入中門后在后面板裝一防爆罩，同時將線纜封閉，以確保五防要求這種安裝方式適用于各種配置的開關柜。
使用方法及注意事項
1.按端子的配線功能接好線，并校對準確后通電；
2.動態模擬指示部分
將各開關量輸入端與公共端短路一下，觀察對應功能的指示是否正常發光或熄滅。
斷路器狀態指示：斷路器合閘（斷路器合觸點閉合）時，斷路器合指示紅燈（“V”形數碼管紅色模擬條）亮；
斷路器分閘（斷路器分觸點彈開）時，斷路器分指示綠燈（“V”形數碼管綠色模擬條）亮；
手車位置指示：手車處于工作位置（工作位置觸點閉合）時，手車指示紅燈(“十”形數碼管紅色垂直模擬條)亮；
手車處于試驗位置(試驗位置觸點閉合)時，手車指示綠燈(“十”形數碼管綠色水平模擬條)亮。
注：斷路器手車處于工作位置和試驗位置之間，紅、綠發光條均不亮。
接地閘刀位置指示：接地閘刀合閘（接地閘刀分/合觸點閉合）時，接地閘刀指示紅燈（“V”形數碼管紅色模擬條）亮；
接地閘刀分閘（接地閘刀分/合觸點未閉合）時，接地閘刀指示綠燈（“V”形數碼管綠色模擬條）亮。
彈簧儲能指示：未儲能時，儲能指燈不亮；儲能時，儲能指燈亮。
注：
1.以上接點信號均來自于斷路器的輔助接點，接地閘刀可用行程開關觸點。
2.失電狀態所有的發光指示均不亮。
3.高壓帶電顯示、閉鎖部分
高壓帶電指示
當A、B、C三相帶電（相電壓≥額定相電壓的15%）時，相應的A、B、C三相指示帶電指示燈點亮
高壓帶電閉鎖
當A、B、C三相任意一相帶電（相電壓≥額定相電壓的65%）時，高壓閉鎖指示綠燈滅，相應高壓閉鎖接點輸出打開；如三相未帶電時，則高壓閉鎖指示綠燈亮，相應高壓閉鎖接點輸出閉合。
4.溫濕度控制部分
控制方式：
在待機狀態（自動）下，傳感器對周圍環境相對溫濕度變化進行檢測，當環境濕度過高或溫度過高（過低）時能自動接通負載，通過外接負載加熱、通風，強制對介質進行改造以達到標準工作條件，直到結露不再產生,溫度不再過高（低）系統重新處于監控狀態。如此反復實現自動控制。
在手動狀態下，執行電路工作，強制負載加熱、通風，強制對介質進行改造。
負載輸出繼電器觸點功率：AC220V/5A（帶阻性負載）。
注：產品負載為有源輸出，負載不工作時有感應電，此屬正常現象。
