三相異步電機啟動方式：直接啟動、降壓啟動、軟起動
1）直接起動，電機直接接額定電壓起動。（55KW以下）
2）降壓起動：（55KW以上）降壓起動的主要目的是為了限制起動電流，但同時也限制了起動轉矩，因此，這種方法只適用于輕載或空載情況下起動。
3）可控硅晶閘管軟啟動（11-500KW）；
常用的降壓起動方法有下列幾種：

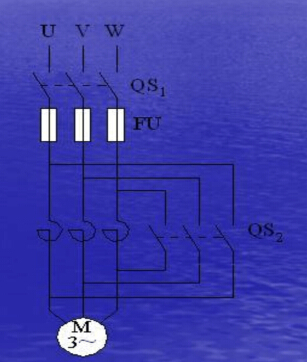

（1）定子串電抗降壓起動；
這種起動方法是在電動機定子繞組的電路中串入一個三相電抗器，電抗器說簡單點就是線圈，能夠產生感應電動勢來降低直接輸入的工頻電壓。

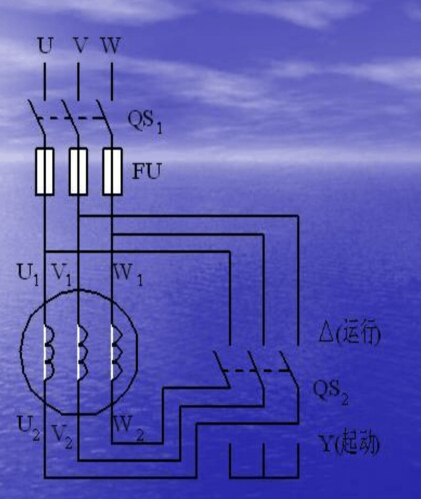

（2）星形-三角形啟動器起動；
這種方法只適用于正常運轉時定子繞組作三角形連接的電動機。起動時，先將定子繞組改接成星形，使加在每相繞組上的電壓降低到額定電壓的1/根號3，從而降低了起動電。
因?yàn)槿绻?80V三相供電，三角形電機的相電壓為380V，則在單相上的線電壓也為380V，但是如果改為星型啟動的話，相電壓380V，線電壓只有220V，定子電壓降低了；待電動機轉速升高后，再將繞組接成三角形，使其在額定電壓下運行。
可以證明，星形起動時的起動電流（線電流）僅為三角形直接起動時電流（線電流）的1/3，即IYst=(1/3)I△st；其起動轉矩也為后者的1/3
（3）軟起動器起動；
這是一種使用可控硅晶閘管制作而成的5.5-500KW都可使用的軟啟動器，也稱之為固態軟起動器，特點是這種啟動器做出來的動力柜元件少，接線簡單，使用壽命長，比變頻啟動價格便宜，而且使用壽命也很長。我們聯洲電器就是專門做軟啟動器和動力柜的。

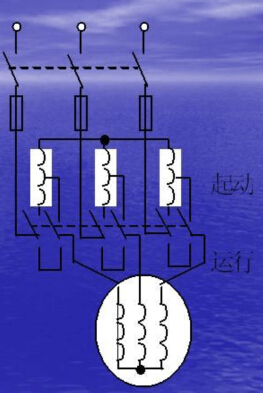

（4）用自耦變壓器起動。
對容量較大或正常運行時作星形連接的電動機，可應用自耦變壓器降壓起動。
自耦變壓器降壓起動的優點是不受電動機繞組接線方法的限制，可按照允許的起動電流和所需的起動轉矩選擇不同的抽頭，常用于起動容量較大的電動機。其缺點是設備費用高，不宜頻繁起動。
單相異步電機起動方式
1）電阻分相起動；
2）電容分相起動；
3）繼電器起動等。
一、直流電機的旋轉原理
直流電機是磁場不動，導體在磁場中運動；交流電機是磁場旋轉運動，而導體不動.直流電動機分為定子繞組和轉子繞組.定子繞組產生磁場.當通直流電時.定子繞組產生固定極性的磁場.轉子通直流電在磁場中受力.于是轉子在磁場中受力就旋轉起來.
二、單相交流電動機的旋轉原理
單相交流電動機只有一個繞組，轉子是鼠籠式的。單相電不能產生旋轉磁場.要使單相電動機能自動旋轉起來，我們可在定子中加上一個起動繞組，起動繞組與主繞組在空間上相差90度，起動繞組要串接一個合適的電容，使得與主繞組的電流在相位上近似相差90度，即所謂的分相原理。這樣兩個在時間上相差90度的電流通入兩個在空間上相差90度的繞組，將會在空間上產生（兩相）旋轉磁場，在這個旋轉磁場作用下，轉子就能自動起動。
三相異步電動機的旋轉原理
三相異步電動機要旋轉起來的先決條件是具有一個旋轉磁場，三相異步電動機的定子繞組就是用來產生旋轉磁場的。我們知道，三相電源相與相之間的電壓在相位上是相差120度的，三相異步電動機定子中的三個繞組在空間方位上也互差120度，這樣，當在定子繞組中通入三相電源時，定子繞組就會產生一個旋轉磁場，定子繞組產生旋轉磁場后，轉子導體（鼠籠條）將切割旋轉磁場的磁力線而產生感應電流，轉子導條中的電流又與旋轉磁場相互作用產生電磁力，電磁力產生的電磁轉矩驅動轉子沿旋轉磁場方向旋轉起來。一般情況下，電動機的實際轉速低于旋轉磁場的轉速不同步。為此我們稱三相電動機為異步電動機。
