零線為何要重復接地？預防配電柜零線虛接打火
上海靜安區某小區內一樓棟在去年夏天的供電高峰期，某天晚上，突然發生一些住戶家中燈具驟亮，然后燒毀，并且部分家電被燒毀，經分析為此單元供電的配電柜內一零線虛接打火燒毀斷開，零線斷線造成三相電壓畸變造成的。
1、民用零線斷開或虛接的危害及預防零線虛接，會造成變壓器的中性點漂移，三相電壓不平衡現象。對于220V 的用電器來說，會出現電壓不穩，有的相電壓偏高，燒毀用電器，有的相電壓偏低，用電器不能正常工作。三相四線制中性點接地系統中，如主干線零線斷線，系統中采用接零保護的設備外殼有直接帶電危險。
如果沒有零線，將會燒掉不少東西，風扇電燈統統的燒毀負載輕的時候不明顯，負載一種多臺設備會出現各種意想不到的故障。
既然零線虛接會有這么大的危害，那么怎么來測試呢？直接拿普通驗電筆一測就出來，如果虛接，電筆可能就會顯示紅燈，如果用的是電子式驗電筆，可能就會顯示110V，零線正常普通驗電筆就不會有紅燈亮起，電子式驗電筆只會顯示12-36-55V 零線虛接時也可測得額定電壓左右，只是帶不起負荷。因為虛接處的電阻太大，串聯分壓大，負荷端電壓就很低。接負荷試一試就是一種測試法。試電筆測不出零線虛接的，測是否斷線還可以。虛接和斷線有區別。
2、民用零線斷線或虛接漏電保護器會動作零線虛接，其虛接在漏電保護器前，因漏電保護器無工作電源，無法進行保護。虛接在漏電保護器后面，雖保護器有電，但后面線路開路，也無法進行保護。所以民用零線虛接或斷線只會造成無電，沒有危害作用。只有電力變壓器處零線虛接或斷線才會對居民使用的電器造成危害。漏電保護裝置的接線必須正確。接線錯誤可能導致漏電保護裝置誤動作，也可能導致漏電保護裝置拒動作。接線前應分清漏電保護裝置的輸入端和輸出端、相線和零線，不得反接或錯接。輸入端與輸出端接錯時，電子式漏電保護裝置的電子線路可能由于沒有電源而不能正常工作。
組合式漏電保護裝置控制回路的外部連接應使用銅導線，其截面積不應小于1援5mm2，連接線不宜過長。
漏電保護裝置負載側的線路必須保持獨立，即負載側的線路不得與接地裝置連接，不得與保護零線連接，也不得與其他電氣回路連接。在保護接零線路中，應將工作零線分開，工作零線必須經過保護器，保護零線不得經過保護器，或者說保護裝置負載側的零線只能是工作零線，而不能是保護零線。
應當指出，漏電保護器后方設備的保護線不得接在保護器后方的零線上，否則，設備漏電時的漏電流經保護器返回，保護器將拒動作。

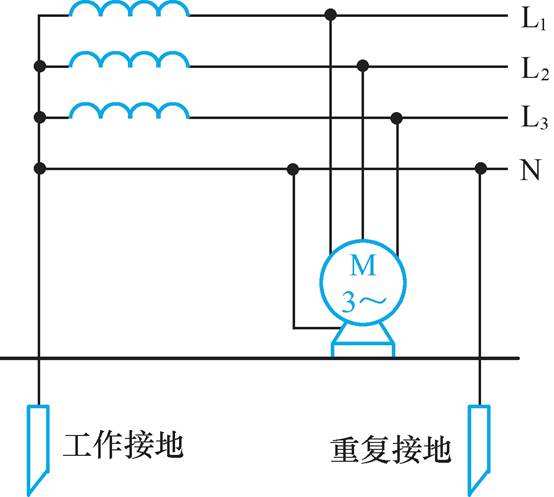

3、零線重復接地對用電設備造成的危害所謂零線重復接地，就是在中性點直接接地的三相四線制低壓電力網中，將零線的數點與大地作良好的金屬連接。重復接地是接零系統中零線斷線后接零電力設備的保護接地，如圖1 所示。
零線為何要重復接地？在三相四線制低壓電力網中，零線均是連成一體的，并在每臺配電變壓器低壓側的中性點處可靠接地，由于零線的存在，使得各相電壓能保持穩定，不會因三相負荷不平衡而發生中點位移，既使某相因超負荷或短路使該相熔絲熔斷后，其它兩相負荷仍能在正常電壓下工作。但是，如果不對零線進行重復接地，隨著低壓電力網供電半徑的不斷擴大和支線的增長，有時可能發生電網線路某相斷線或零線因截面細、受磨損、接頭不良氧化、老化諸原因，造成零線斷開，某相因未帶負荷或負荷很輕，使得三相負荷極不平衡，中性點將產生嚴重位移，燒壞單相用電設備。
此外，如果沒有對零線重復接地，當采用接零保護的設備發生碰殼漏電時，由于零線斷開，保護裝置不能動作，設備外殼長期帶電對人身也極不安全。
綜上所述，在380/220 伏低壓配電網中，除在變壓器中性點處接地外，必須對零線進行重復接地，其好處筆者認為主要有以下幾點：保證了接地裝置確實可靠。如果零線斷開，接在本線斷線處前后的電氣設備外殼上存在的對地電壓比較接近，且值都不大，對零線重復接地。可以使故障危害程度減輕，確保接零保護中系統及人身的安全。零線可通過重復接地和工作接地構成回路，降低工作接地電阻，分流一部分短路電流，起到降低瞬間對地電壓的作用。而重復接地處越多和接地總電阻越低，降低對地電壓的作用越顯著。在線路發生單相短路故障時，其它兩相電壓仍可保持正常。
4、確保零線安全和可靠的注意事項規定在主干零線上不得安裝開關和熔斷器；零線的截面不得小于相線截面的二分之一；零線電流不得超過相線電流的百分之二十五；為了防止零線斷線事故的發生，應將零線壓緊。還特別強調要按規定將零線的一處或多處做好重復接地。
總之，零線虛接或斷開是工程中常見的問題，危害很大，一D要充分認識，提前預防減少損失。
