空氣式時間繼電器的工作原理和內部結構圖
時間繼電器是電路中起著控制動作時間的繼電器，它是一種利用電磁原理或機械動作原理來延（0.4~180秒）更換一只線圈便可用于直流電路。不過本文將要介紹的是一種空氣阻尼式時間繼電器，這種形式的繼電器現在可能用的不多，新型常用的是電子式時間繼電器，空氣阻尼式時間繼電器是利用阻容原理來實現延時動作，不過為了空氣的還沒有完全淘汰，所以理解還是有必要，下面就說下阻尼式空氣時間繼電器的工作原理和控制動畫。
阻尼式空氣時間繼電器控制原理動畫：

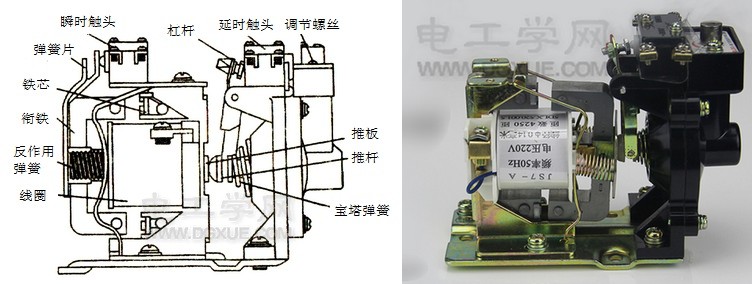

JS7一A型時間繼電器結構舉例說明：
JS7一A型時間繼電器由電磁系統、工作觸頭、氣室及傳動機構等四部分組成。其中電磁系統：由線圈、銜鐵和鐵芯組成，另外還有反力彈簧和彈簧片。工作觸頭：由兩副瞬時觸頭（一副瞬時閉合，另一副瞬時斷開）及兩副延時觸頭組成。氣室：氣室內有一塊橡皮薄膜隨空氣的增減而移動。氣室上面的調節螺釘可調節延時的長短。傳動機構：由推板、活塞桿、杠桿及寶塔形彈簧組成。
JS7一A系列空氣時間繼電器是利用氣囊中空氣通過小孔節流的原理來獲得延時動作的。根據觸頭延時的特點，它可以分為通電延時動作，型號：JS7一2A，斷電延時復位，型號：JS7一4A兩種。
