電流互感器極性判斷和使用方法[圖解]
1、電流互感器的極性判斷
電流互感器一次繞組的頭、尾出線端分別用L1和L2標志(L2有時不標出);二次繞組的頭尾出線端分別用K1和K2(或S1,S2)標志。L1和KI(S1)為同極性;L2和K2(S2)為同極性。
電流互感器的正確接線
(1)電流互感器的一次應串聯在被測電路中，其標有L1的端子應與電源相接，標有L2的端子應與負載(用電器)相接。

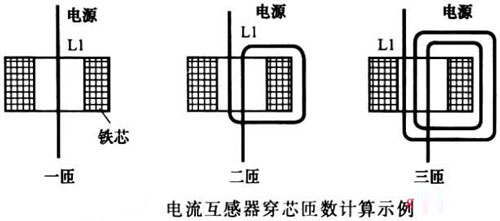

對穿芯式互感器，電源線應由標有L1的一端穿人，穿過后去接負載。電源線穿過互感器中心孔幾次，即為幾匝，如圖一所示。
2、電流互感器使用方法
(2)電流表或功率表的電流回路與電流互感器的二次K1(S1),K2(S2)相接。與功率表的電流回路相接時，其K1(S1)端應接功率表標有“*”的一端(該端被稱為“發電機端”)。
(3)標有二次K2(S2)端子和鐵芯均應可靠接地。
接線實例如圖二所示。
單比數穿芯式電流互感器接線
使用電流互感器時應注意的事項
(1)電流互感器的鐵芯和二次繞組K2(S2)端必須可靠接地。以保護試驗人員和試驗設備免進因絕緣損傷漏電時造成意外傷害。
(2)在通電使用中，電流互感器的二次回路絕對不許開路。因為一次繞組有電流時，若突然將二次回路斷開，則將引起互感器的鐵芯過度磁化，導致鐵芯發熱，嚴重時會將繞組燒毀;同時，二次回路會感應出很高的電動勢(可能達到幾百伏)，將可能危及操作人員的安全或造成互感器的匝間擊穿短路。為此，在實用線路中，通常采取如下措施。
①電流互感器的二次電路中不應安裝熔斷器。
②用一個開關和電流表并聯相接，使用電流表讀數時開關打開，在有必要時將開關閉合，對于交流電動機電流測量，設置這一開關還有另一個更大的用途，就是在電動機通電啟動時，將該開關閉合，讓較大的啟動電流的絕大部分從開關上通過，從而避免電流表通過較大的電流而損壞，這就是所謂的“封表”，這種開關也被稱為“封表開關”或“封互感器二次開關(簡稱封二次開關)”。
③對于多比數互感器，在通電試驗測量中需更換比數時，應按著先合上預更換的比數開關，再斷開原用比數開關的原則進行操作，即為“先合后斷”原則。
