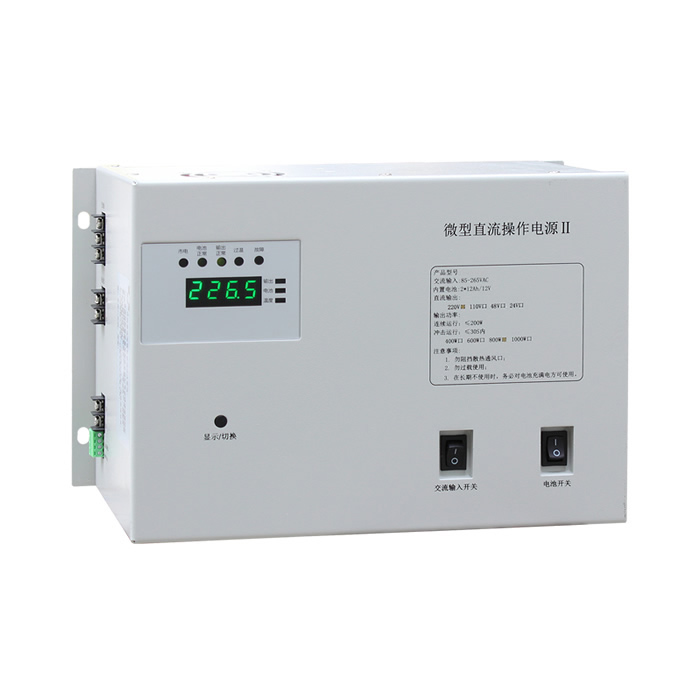

一體式直流操作電源:一種微型直流操作電源產品
概述
一體化直流電源裝置是一種新型的直流電源設備，主要應用于小型開關站和用戶末端，為二次控制線路（如微機保護等智能終端及指示燈、模擬指示器等）提供可靠的不間斷工作電源，避免交流失電時導致微機保護失去保護作用，解決因操作過電壓及諧波等因素使UPS失效從而導致微機保護失效的問題。同時還可為符合裝置功率要求的一次開關設備（彈簧機構真空斷路器、永磁機構真空斷路器、電動負荷開關等）提供直流操作電源。
具有市電輸入和PT輸入兩種方式，輸出方式從DC220V至DC24V各種規格，可以滿足各種使用場合。裝置Z大輸出功率可達800W，可以滿足不同負載的需求。
體積小，安裝接線方便，適合分散安裝于各種型號的開關設備內。使之比一般直流屏系統更可靠，更經濟（對小型用戶終端更明顯），又節省占地空間，降低線路損耗及安裝工程量，且維護方便，為電力系統供電可靠性提供新的選擇方案。
一體化微型直流操作電源裝置采用高頻電源技術，蓄電池采用自動充電管理模塊進行維護，大大延長蓄電池的使用壽命，使得裝置運行更加安全可靠。裝置具備通訊、報警功能，可以方便地實現無人值守的遠程自動化管理。
應用范圍
一體化直流操作電源裝置主要應用于各種型號的開關設備內，為主開關（斷路器、負荷開關等）和二次保護裝置提供可靠的直流操作電源。
技術參數
| 技術指標 | 參數 |
| 交流輸入 | Z多提供兩路三相交流輸入 |
| 交流輸入電壓 | 380V±15% |
| 電壓規格 | 110V、220V |
| 電池容量 | 20Ah及以上 |
| 工作頻率 | 50Hz±10% |
| 額定輸出電壓 | 220V/110V |
| 輸出電壓范圍 | 198V～286V /99V～143V 連續可調 |
| 輸出電流等級 | 10A～320A |
| 輸出限流 | 額定電流×（10%～105% ） |
| 動態響應 | 在20％負載躍變到80％負載時恢復時間≤200μS，超調≤±5％ |
| 效率 | ≥95%（單模塊） |
| 絕緣電阻 | ≥20MΩ |
| 絕緣強度 | 輸出對地、輸入對地、輸入對輸出施加2.5KVAC, 1min無飛弧無閃絡。 |
| 相對濕度 | ≤90% |
| 海拔高度 | ≤2000m |
| 環境溫度 | -10℃～40℃ |
| 可聞噪音 | 自冷≤40dB 風冷≤55dB（距柜體1米處） |
| 外形尺寸 | 2260*800*600mm標準型，1600*600*600mm經濟型 |
| 防護等級 | IP50 |
| 產品認證 | ISO9001、CE、檢驗報告 |
產品特點
分散安裝，節省占地面積、降低造價
根據分布式的設計思想，一體化直流電源裝置直接安裝在智能開關柜的儀表箱內（或戶外裝置的電動操作箱內），可節省直流屏的占地面積。因電源在開關柜內，可減少電纜的使用量，節約一次設備投資及電纜施工工作量，在總臺數不多時，其總價低于直流屏系統，可降低工程總造價；同時在運行時可減少線損，減少備件，節約運行成本。
分布式供電方式，可靠性極大提高
采用分布式的供電方式，當某一回路發生故障時，其它回路的電源裝置不受影響，避免出現一點故障全站無操作電源，與集中供電的直流屏相比，其總體可靠性得以極大提高。
多種輸入輸出方式，適用范圍廣
能根據客戶的需求提供直流220V，110V，48V，24V輸出，交流輸入范圍為85～265V，靈活適用于PT及市電供電。
智能化管理維護
智能化高頻電源技術，自監測、自診斷，可當?shù)仫@示、報警，也可聯網通信，實現無人值守的自動化遠程管理。內置蓄電池自動充電管理模塊，自動對電池進行智能化均浮充管理，大大延遲蓄電池的壽命，使運行更加可靠和安全。
與直流屏、交流操作電源的比較
| 主要技術指標 | 微型一體化電源 | 直流屏 | 交流操作電源 |
| 供電方式 | 嵌入式 | 集中式 | 集中式 |
| 整流方式 | 高頻開關 | 高頻開關 | 無 |
| 充電方式 | 均充、浮充 | 均充、浮充 | 無 |
| 通信方式 | RS485 | RS485 | 無 |
| 冷卻方式 | 智能冷卻 | 智能冷卻 | 自然冷卻 |
| 受電方式 | 市電、PT | 市電 | 市電或PT加升壓 |
| 直流配電方式 | 不需要 | 需要 | 不需要 |
| 系統復雜性 | 簡單 | 較復雜 | 簡單 |
| 系統可靠性 | 高 | 高 | 低 |
| 體積 | 小 | 大 | 小 |
| 重量 | 輕 | 重 | 輕 |
| 工程投標 | 少 | 多 | 少 |
