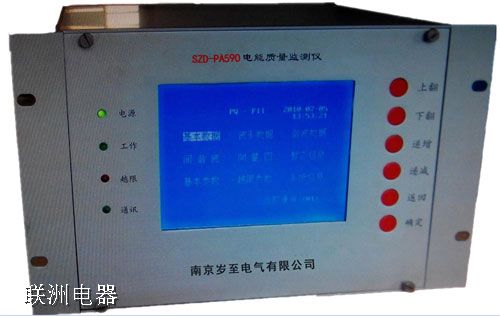

SZD-PA590電能質量監測儀 監測2～50次諧波含有率、幅值、相位
概述
隨著電力電子技術廣泛應用和電弧爐等沖擊負荷以及電力機車等拖動負荷的日益增多，使電網諧波的含量大量增加。電網諧波污染的日益嚴重，導致了電氣設備的壽命縮短，網損加大，增加了電網發生諧振的可能性，使繼電保護和自動裝置不能正常動作或操作，導致儀表指示和電度計量不準以及計算機和通信受干擾等一系列重要問題。
通過我司SZD-PA590電能質量監測儀對電網電能質量進行監測，從而有針對性地解決問題，有的放矢，其功能特點有很多，比較重要的如諧波（2～50次）：包括電壓、電流的總諧波畸變率、各次諧波含有率、幅值、相位等。
如下：
1、基本監測指標：
電網頻率、三相基波電壓、電流有效值，基波有功功率、無功功率、功率因數、相位等；
電壓偏差、頻率偏差、三相電壓不平衡度、三相電流不平衡度、負序電壓、電流；
諧波（2～50次）：包括電壓、電流的總諧波畸變率、各次諧波含有率、幅值、相位。
2、高級監測指標：
間諧波、電壓波動、閃變，電壓驟升、驟降、短時中斷、暫時過電壓、瞬態過電壓。
3、顯示功能：
裝置面板上帶有大屏幕LCD顯示器，實時顯示電能質量監測指標的數據。
4、設置功能：可對裝置基本參數、越限參數進行設置、修改和查看，并設有密碼保護。
5、記錄存儲功能：
裝置內置SD卡（容量可選）可對基本監測指標和高級監測指標實時保存，保存時間可設置，實時數據在裝置上Z長保存時間為半年，之后按“先進先出”原則更新。
6、統計功能：
裝置具有對主要監測指標的在線統計功能，可統計一個時間段內監測指標的Z大值、Z小值、平均值、95％概率大值等。
7、通訊功能：
裝置提供多種通訊接口方式，實現監測數據的實時傳輸或定時提取存儲記錄，可通過工業以太網接口與遠方電能質量管理中心通訊，也可通過RS232C/RS485接口，以GPRS方式（定制）與遠方通訊。
8、對時功能：
監測裝置具備B碼對時功能及GPS脈沖對時功能同時具備網絡對時功能，可保持與遠方管理中心的時鐘一致。
