SHK-DTS-B-12.7過電壓保護器
一、概述：
隨著真空開關的廣泛使用，開斷能力引發的各類操作電壓，對電力設備的保護提出了新的課題。由于中壓電網（3～66kV）的一些特殊性，常規避雷器對各類操作過電壓不敏感，起不到保護作用。SHK-DTS-B-12.7過電壓保護器是為解決這一難題而研制的新產品。該類產品采用四星型接法，設置公共中性點，不但可以大大降低相間過電壓，而且相對地保護水平也有質的提高，起到了對真空開關操作過電壓的有效限制。
SHK-DTS-B-12.7過電壓保護器產品為復合絕緣,結構小巧緊湊、整體全封閉成型。選用優質金屬氧化物閥片，工作特性高、安全方便。特別適合與KYN、XGN、GBC、JYN、GZS等不同型號的中壓成套開關柜配合使用，或直接安裝在小型箱式變電站內。
二、用途及執行標準：
本SHK-DTS-B-12.7過電壓保護器產品使用于交流中壓3～66kV電力系統，用于防止主要由真空開關產生的操作過電壓對電力設備的侵害，同時兼有防雷的功能。我公司產品技術標準，主要參考GB11032-2000《交流無間隙金屬氧化物避雷器》、JB/T9672-2005《有串聯間隙金屬氧化物避雷器》和DL/T620-1997《交流電氣裝置的過電壓保護和絕緣配置》標準制訂，并按照已經出臺的JB/T10496-2005《三相組合式無間隙金屬氧化物避雷器》。
三、選型：
用 戶 可 根 據 被 保 護 電 器 設 備 的 不 同 選 用 相 應 的 過 電 壓 保 護 器 ， 電 壓 等 級 有 ：3.3kV、6kV、10kV、35kV等多種規格和用途的產品供用戶選擇。
四、結構特點和安裝尺寸：

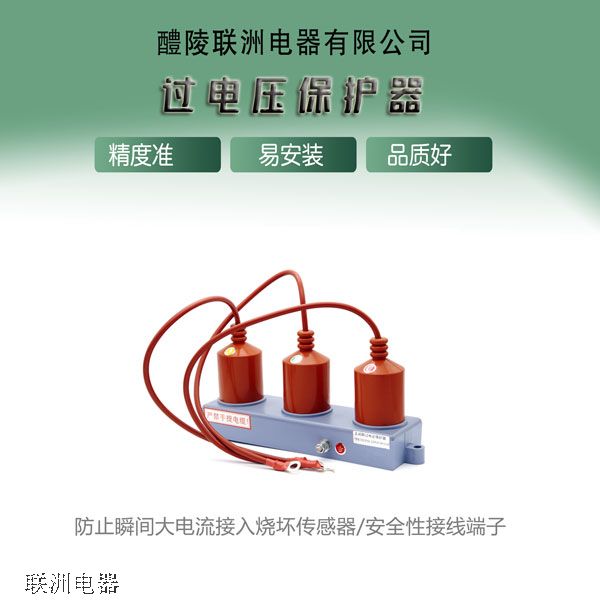

SHK-DTS-B-12.7過電壓保護器采用四星形接法，過電壓保護器Ａ、Ｂ、Ｃ、Ｄ分別采高壓電纜引線，大大縮小了相間距離。由于采用對稱結構，其中任意三個可分別接Ａ、Ｂ、Ｃ三相，另一相接地。
